一、適用范圍

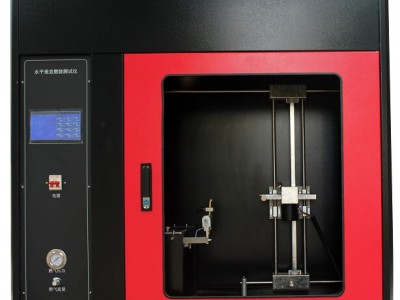

用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。(實物如右圖)
二、產品功能特點
1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能
2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣
3.啟動時可選擇是否自動點火
4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃氣、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗
5.計時按鈕配合PLC自動記錄儲存燃燒耗時間
6.試驗時間系統自動記錄，并生成試驗結果
三、相關相關技術參數
①儀器合適工作條件及主要技術指標
環境溫度：室溫～40℃； 相對濕度：≤75％；
供電電壓和功率：220V±10％ 50HZ 功率150W
水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；
本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）
本生燈內徑9.5mm±0.5mm
本生燈啟動前可選擇是否自動點火
施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃氣
氣源：液化石油氣（仲裁時加工業甲烷氣）；
鋼板靜電噴箱體
大于0.5立方米（支持非標定做0.75m3、1m3大小及不銹鋼材質箱體）
儀器重量約：100kg
工作電源 ：220V  AC  50HZ
計時范圍：0~999.9s 記時精度：10s±0.2s　30s±0.2s；
施焰時間 ：0～999.9S（可調，可在觸摸屏上預設）
余焰時間 ：0～999.9S
余灼時間 ：0～999.9S
線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存
燃燒角度 ：0°、20°、45°可選擇
火焰高度 ：20mm-175mm   可調
火焰溫度：（100-1000）℃可調
氣體流量 ：氣體流量105ml/min-1000ml/min可調
燃 燒 燈 ：燈管內徑9.5±0.3mm,長度：100mm±10mm
時間裝置 ：能精確到0．1S
位置調節 ：樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大
火焰校準裝置：（選配）
a溫度測試范圍：0~1000℃
b.火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在44s±2s之內
c.Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣
d.傳熱銅塊：Ф5.5mm，質量為1.76g±0.01g
燃氣報警系統（選配）
外型尺寸:寬1160mm×深600mm×高1310（含腳）mm
燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣
②設計標準：
GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）
GBT10707-2008《橡膠燃燒性能的測定 》方法B（即GB-T13488《橡膠燃燒性能測定—垂直燃燒法》）
③適用標準：
ANSI/UL94
GJB360B-2009 電子及電氣元件試驗方法 111
GB/T5169.16-2008
IEC60950-1、
四、產品配置
1.設備主機      壹臺
2.電源線        壹根
3.滴落盤 壹只
4.點火器    壹只
5.螺絲刀 壹只
6.緊箍         貳個
7.氣源管 壹點伍米
8.備用標尺 壹把
9.說明書 壹份
10.合格證    壹張
